Pengukuran geodesi adalah tahap awal yang menentukan akurasi desain, kebutuhan material, performa drainase, dan umur teknis perkerasan jalan. Pemilihan metode yang tepat (Total Station, GPS geodetik, leveling, drone photogrammetry/LiDAR, atau kombinasi) menentukan seberapa presisi rancangan elevasi, cross-slope, dan volume — yang semuanya berpengaruh langsung terhadap risiko cracking, rutting, pothole, dan kebutuhan perawatan jangka panjang.
Untuk proyek pengaspalan hotmix, pendekatan pengukuran harus dipilih berdasarkan skala proyek, kondisi lapangan, kebutuhan akurasi, dan toleransi teknis desain. (Lihat pembahasan pilar: Geodesi: Ilmu Penting dalam Pengaspalan Hotmix.)
Ringkasan metode pengukuran utama (apa & kapan dipakai)

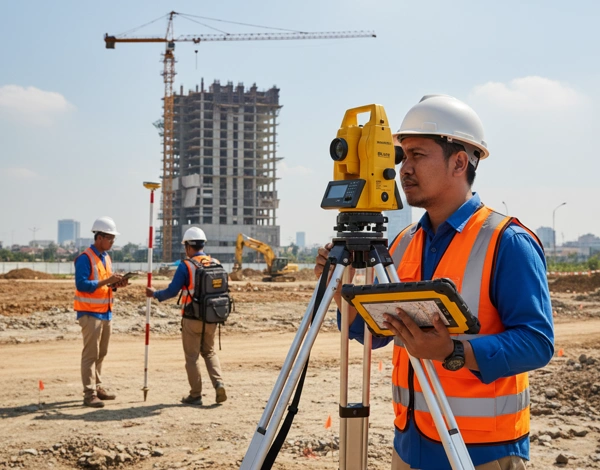

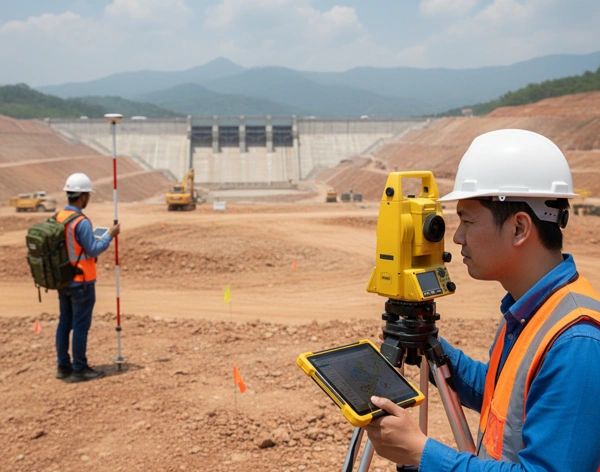

1) Total Station — kontrol elevasi dan staking-out dengan presisi tinggi
Pengertian & fungsi: Total Station adalah instrumen surveying terestrial yang mengukur jarak, sudut horizontal, dan vertikal secara simultan; Pengukuran menghasilkan data koordinat 3D yang presisi. Pada proyek jalan, kami biasanya menggunakan Total Station untuk staking-out alinyemen, kontrol elevasi (benchmarking), pengikatan titik persilangan, dan kontrol as-built (verifikasi hasil).
Akurasi: Instrumen modern memberikan presisi hingga milimeter–sentimeter pada jarak pandang yang wajar, tergantung kalibrasi dan kondisi pengamatan. Penggunaan Total Station direkomendasikan untuk area yang menuntut toleransi kecil (mis. persimpangan, perpotongan drainase, tepi beton).
Kapanmenggunakannya: proyek jalan perkotaan, area industri, lokasi dengan vegetasi/obstruksi yang membuat GNSS kurang andal, atau saat kontrol as-built harus sangat ketat.
2) GPS Geodetik (RTK / PPK) — efisiensi di area luas dengan akurasi cm
Pengertian & fungsi: Sistem GNSS geodetik (dengan metode RTK atau PPK) memanfaatkan koreksi diferensial (base-rover atau layanan VRS) untuk mencapai akurasi posisi hingga skala sentimeter. RTK (Real-Time Kinematic) memberikan koreksi saat survei berlangsung; PPK (Post-Processing Kinematic) memperbaiki data setelah pemotretan.
Akurasi & keuntungan: RTK umumnya menyediakan akurasi horizontal/vertikal sekitar ±1–2 cm pada kondisi baik, menjadikannya solusi cepat untuk pengukuran area luas seperti koridor jalan, tol, atau kawasan industri. Keunggulan utamanya adalah mobilitas (rover bebas berpindah) dan kecepatan pengumpulan titik.
Kapan menggunakannya: survei awal site, pengukuran alinyemen panjang (jalan primer/tol), dan inventarisasi topografi untuk estimasi material pada area besar.
3) Leveling (Optical / Digital) — kontrol elevasi vertikal yang sangat presisi
Pengertian & fungsi: Leveling optik/digital masih menjadi standar untuk kontrol vertikal karena stabilitas dan repeatabilitasnya. Leveling cocok untuk menetapkan benchmark (BM), kontrol elevation final pada cross-section, atau verifikasi drop kecil pada struktur jalan.
Akurasi & catatan: Instrumen leveling tinggi kualitas dapat mencapai presisi sub-millimeter per loop pengukuran, namun dipengaruhi kondisi atmosfer dan metode pengukuran. Tetap menggunakan leveling tetap untuk pekerjaan yang memerlukan referensi vertikal terbaik.
4) Drone photogrammetry & LiDAR — pemetaan 3D cepat dan output DSM/DTM/ortho
Pengertian & fungsi: Drone photogrammetry menghasilkan orthomosaic, DSM/DTM dan model 3D (mesh/point cloud) menggunakan foto overlapped; LiDAR memberikan point cloud langsung yang lebih kuat pada vegetasi/area kompleks. Output ini dipakai untuk membuat peta topografi, kontur, penentuan volume cut & fill, dan analisis kemiringan.
Akurasi & keterbatasan: Dengan penggunaan Ground Control Points (GCPs) atau drone RTK/PPK, akurasi sub-5 cm sampai ~1 cm bisa dicapai untuk pemasangan mapping profesional. Drones memang mempercepat survey area besar dan sulit dijangkau, namun cuaca dan vegetasi masih memengaruhi hasil photogrammetry.
Kapan dipilih: pemetaan awal area luas, analisis kontur, visualisasi 3D untuk perencanaan jalur dan drainase, dan monitoring progres konstruksi berkala.
5) Integrasi data: workflow Total Station + GPS + Drone → GIS/CAD
Modern workflow menggabungkan kekuatan tiap metode: drone untuk pemetaan cepat area luas → GNSS RTK untuk kontrol titik koordinat & georeferensi → Total Station untuk detail staking-out dan kontrol as-built. Semua data digabung dalam platform GIS/CAD (mis. Civil 3D, ArcGIS, Pix4D, Agisoft) untuk menghasilkan cross-section, longitudinal profile, dan perhitungan volume yang akurat. Integrasi ini meminimalkan gap antar metode dan menghasilkan deliverable yang kaya: orthomosaic, DTM, cross-sections, dan file stakeout untuk paver.
Panduan memilih metode berdasarkan tipe proyek
Pemilihan metode harus pragmatis: cocokkan tingkat akurasi, ukuran area, kondisi lapangan, dan anggaran survei.
- Jalan komplek perumahan (luas kecil, kebutuhan estetika tinggi): Total Station + leveling. Detail penting: tepi trotoar, kurva, dan batas kavling.
- Jalan industri / akses pabrik (beban berat, kebutuhan ketahanan): Kombinasi Total Station + RTK GPS. Total Station untuk detail kritis, RTK untuk pemetaan koridor.
- Jalan primer / tol / koridor panjang (luas, cepat, butuh monitoring): Drone RTK/PPK + GPS geodetik + Total Station untuk kontrol titik. Drone mempercepat pemetaan, RTK memastikan akurasi, Total Station detail pada area kritis.
- Area bervegetasi atau tertutup (hutan, lembah): LiDAR (jika tersedia) atau kombinasi Total Station + kontrol GNSS.
Panduan ringkas: gunakan metode yang memenuhi target toleransi desain (mis. kemiringan ±0.1% untuk drainase kritis, elevasi ±2 cm untuk pavement grade, dsb.) dan yang operasionalnya feasible di lokasi.
Contoh perhitungan praktis & verifikasi di lapangan
Kasus: pengaspalan hotmix area = 1.000 m², ketebalan lapisan perkerasan = 5 cm (0,05 m). Hitung estimasi ton hotmix.
- Volume (m³) = luas × tebal = 1.000 m² × 0,05 m = 50 m³.
- Konversi volume → massa: gunakan densitas hotmix standar 2,3–2,4 t/m³ (nilai umum praktis: 2,3 t/m³ sampai 2,4 t/m³, tergantung desain mix dan kadar void). Dengan asumsi 2,4 t/m³:
Massa ≈ 50 × 2,4 = 120 ton.
Catatan verifikasi: angka di atas hanya valid jika luas dan tebal benar terukur. Kesalahan 5% pada pengukuran luas (mis. akibat survey manual kasar) dapat mengakibatkan selisih material ~6 ton pada contoh ini—efek langsung pada biaya dan logistik. Oleh karena itu, gunakan RTK/Total Station untuk mengunci batas area sebelum membuat pesanan material.
Best practice QA/QC & dokumentasi (format laporan yang diserahkan klien)
QA/QC harus menjadi bagian terstruktur dari paket survey yang diserahkan client. Rekomendasi elemen laporan:
- Executive summary — ringkasan temuan, area, metode, dan rekomendasi desain.
- Data koordinat & benchmark — daftar koordinat kontrol, BM, dan deskripsi lokasi.
- Peta orthomosaic & DTM/DSM — file gambar + file GIS (shapefile/GeoTIFF).
- Cross-sections & longitudinal profiles — PDF dan DWG/Civil3D untuk stakeout.
- Perhitungan volume cut & fill — tabel dan asumsi densitas.
- QC checklist & tolerances — mis. toleransi elevasi, slope, perbedaan as-built vs design.
- Foto lapangan & metadata — foto geotag, tanggal/waktu, operator.
- Rekomendasi teknis — tindakan perbaikan (pengurukan, drainase, perubahan ketebalan hotmix).
Dokumentasi ini adalah bukti ilmiah yang memberikan dasar keputusan konstruksi dan menjadi bagian dari garansi mutu.
Catatan regulasi: Spesifikasi Umum Bina Marga (Revisi 2018) menegaskan perlunya dokumentasi teknis dan rencana manajemen lalu lintas serta pemeliharaan sebagai bagian dari kontrak pekerjaan jalan; data survey harus mengikuti ketentuan spesifikasi yang relevan.
Risiko bila pengukuran diabaikan — dampak teknis & ekonomi
Tanpa survey geodesi yang memadai:
- Desain slope/kenaikan salah → genangan air → penetrasi kelembaban ke lapisan dasar → cracking dan pothole.
- Estimasi material keliru → pemborosan atau kekurangan batch hotmix, gangguan jadwal.
- Stakeout yang tidak akurat → masalah konstruksi (paver tidak mengikuti alignment), berujung pada pekerjaan ulang.
Studi dan pedoman praktis menunjukkan bahwa investasi pada survey dan perencanaan dapat memperpanjang umur perkerasan dan menurunkan lifecycle cost—sebuah argumen kuat bagi developer dan instansi pemerintah yang ingin efisiensi jangka panjang.
Integrasi ke alur proyek — rekomendasi langkah operasional
- Preliminary survey (drone + GNSS RTK): mapping area, identifikasi titik rendah/tinggi, estimasi volume kasar.
- Control establishment (Total Station + BM leveling): pasang control points, transfer elevasi ke titik kerja.
- Design & review: buat DTM/contour, rancang cross-slope & drainase, perkirakan kebutuhan material.
- Construction staking: Total Station untuk set out alignment dan spot elevations; GNSS RTK untuk pengukuran cepat.
- Monitoring & as-built: drone mapping periodik + Total Station as-built surveys; masukkan perubahan ke model as-built.
- Handover: serahkan paket data (GIS/CAD + laporan) kepada klien untuk dokumentasi pemeliharaan.
Alur ini memastikan data konsisten, terdokumentasi, dan dapat dipakai untuk audit serta klaim garansi.
Referensi singkat (sumber utama & bacaan lebih lanjut)
- Kementerian PUPR — Spesifikasi Umum Bina Marga 2018 (Revisi 2) (pedoman teknis pelaksanaan konstruksi jalan). Bina Marga Kementerian PUPR+1
- IJERT — Evaluation of Land Surveying and Mapping using Total Station, GPS and GIS (penggunaan Total Station di konstruksi). IJERT
- Bench-Mark Equipment — Introduction to RTK GPS in Land Surveying (akurasI RTK ±1–2 cm). bench-mark.ca+1
- DroneDeploy & DroneMapping sources — diskusi akurasi dan aplikasi drone mapping dalam konstruksi (kemampuan sub-5 cm dengan RTK drone & GCPs). dronedeploy.com+1
- Praktik industri & kalkulator aspal (standar konversi volume→ton: 2,3–2,4 t/m³). www.gigacalculator.com+1
PT. Ratu Aspal Indonesia: Menghadirkan Solusi Pengaspalan Hotmix Presisi Berbasis Survey Geodesi
Pemilihan metode pengukuran geodesi bukan sekadar preferensi alat: itu keputusan teknis yang menentukan akurasi desain, efisiensi penggunaan material, dan umur struktural jalan hotmix. Kombinasi Total Station, GPS geodetik (RTK/PPK), leveling, dan drone photogrammetry atau LiDAR — dioperasikan dengan workflow terpadu dan QA/QC ketat — menjadi standar praktik terbaik untuk proyek jalan modern.
Jika Anda merencanakan proyek pengaspalan (perumahan, industri, atau koridor primer), disarankan agar survey geodesi dimasukkan dalam scope awal kontrak. Tim teknik PT. Ratu Aspal Indonesia menyediakan paket survey terintegrasi (drone + RTK + Total Station) lengkap dengan laporan teknis dan rekomendasi desain untuk memastikan hasil pengaspalan presisi dan tahan lama.
Ingin demo workflow atau estimasi survey untuk proyek Anda? Hubungi tim survey kami untuk konsultasi & survey lokasi: Konsultasi via WhatsApp
